Структура машины для лазерной резки и принцип работы

Лазерные режущие машины представляют собой эффективные режущие инструменты, широко используемые в современном производстве, особенно для обработки металлов, неметаллов и различных материалов. С точной структурной конструкцией и мощной функциональностью эти машины могут выполнять сложные задачи резки с высокой точностью и скоростью. В этой статье будет проведен углубленный анализ основных компонентов лазерной режущей машины и их функций и принципов.

1. Основные компоненты лазерной резки

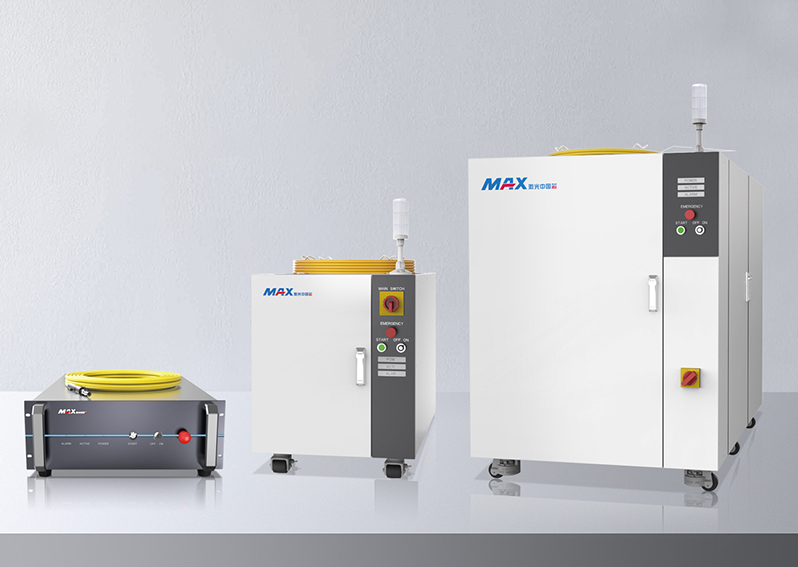

Лазерный генератор

Функция: Лазерный генератор является основным компонентом лазерной резки, отвечающей за производство высокоэнергетических лазерных балок.

Принцип: лазерный генератор излучает высокоинтенсивные монохроматические лазерные лучи через лазерную среду (такую ​​как газ, твердый или полупроводник) под действием источника возбуждения. Общие типы лазеров, используемых в лазерных режущих машинах, включают лазеры CO2 и волокно -лазеры.

Оптическая система

Функция: Оптическая система отвечает за передачу лазерного луча от лазерного генератора на резку и регулировку фокуса лазера и качество луча.

Принцип: Оптическая система обычно включает зеркала, линзы и оптические волокна. Лазерный луч направляется и фокусируется через эти компоненты, чтобы обеспечить точное расположение и концентрацию лазера. Машины для лазерной резки волокна используют оптические волокна для непосредственного передачи лазера в резкую головку, в то время как лазерные машины CO2 используют зеркала для передачи лазера в зону резки.

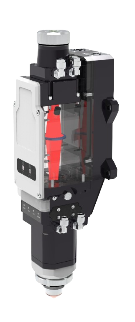

Режущая голова

Функция: резкая головка действует как «инструмент» машины лазерной резки, фокусируя лазерный луч на поверхности заготовки, а также контролирует направление потока газа.

Принцип: режущая головка содержит линзы и фокусирующие зеркала, чтобы сосредоточить лазерный луч на площади резания заготовки. Кроме того, режущая головка оснащена вспомогательным газовым солом, которое отрывает расплавленную металлу, чтобы обеспечить плавную резку и высокое качество.

Система движения

Функция: Система движения позволяет лазерной режущей машине выполнять точные двумерные или трехмерные движения резки на поверхности заготовки.

Принцип: Система движения состоит из приводных двигателей, рельсов, сервоприводов и компонентов точной передачи. Через численную систему управления (CNC) система движения обеспечивает высокое движение лазерной головки вдоль оси x, y и z, гарантируя точное выравнивание пути резки и заготовки.

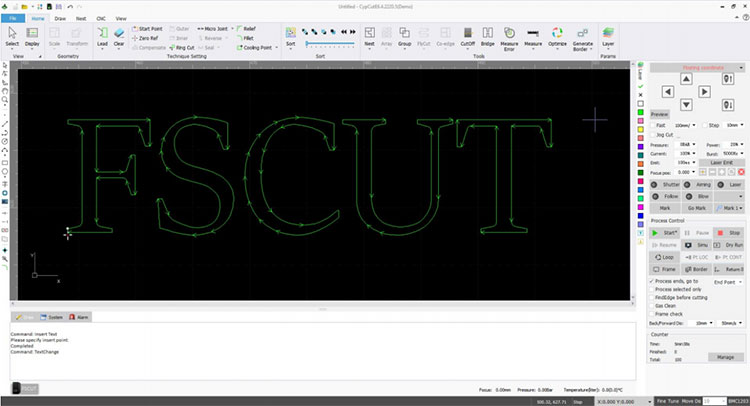

Система управления ЧПУ

Функция: Система ЧПУ отвечает за общее управление и планирование машины для лазерной резки, точно управляя каждой деталью процесса резки.

Принцип: Система ЧПУ настраивает такие параметры, как лазерная мощность, скорость резки, скорость подачи и фокус на основе входного резьба или программы, обеспечивая плавное движение процесса резки. Современные лазерные режущие машины обычно используют расширенные компьютерные системы управления, предлагая высокие уровни автоматизации.

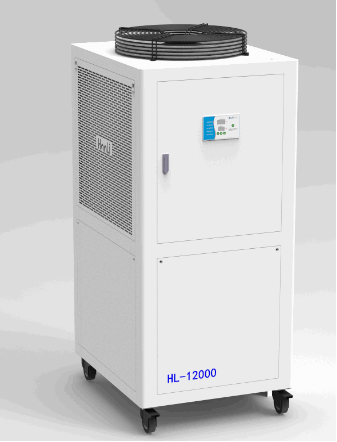

Система охлаждения

Функция: Система охлаждения предотвращает перегрев критических компонентов, таких как лазерный генератор и резка головок во время мощной лазерной работы, обеспечивая стабильную производительность и точность машины.

Принцип: Система охлаждения использует воду или воздушное охлаждение для регулирования температуры ключевых компонентов в режиме реального времени, предотвращая наращивание тепла, что может негативно повлиять на производительность. Обычно он включает в себя бак охлаждающей жидкости, насос и теплообменник.

Выхлопная система

Функция: Выхлопная система удаляет дым и вредные газы, генерируемые в процессе резки, обеспечивая чистую рабочую среду и правильную работу машины.

Принцип: лазерная резка генерирует значительное количество дыма и вредных газов. Выхлопная система использует устройства для сбора пыли и вентиляционные каналы для удаления этих частиц из области резки, обеспечивая чистую и безопасную рабочую среду.

2. Принцип работы лазерной режущей машины

Принцип работы лазерной режущей машины может быть обобщен следующим образом: лазерный генератор производит мощный лазерный луч, который передается на режущую головку через оптическую систему. Затем режущая головка фокусирует лазерный луч на поверхности заготовки. Высокая температура от лазера плавит или испаряется материал, в то время как вспомогательные газы отрывают расплавленное материал, завершая точный разреза.

Преимущества лазерной резки:

Высокая точность: Лазерный луч очень хорош, что обеспечивает точность микронного уровня.

Высокоскоростная резка: Лазерная резка предлагает высокие скорости резки, особенно для тонких листовых материалов.

Неконтактная обработка: Лазерная резка является неконтактным процессом, избегая износа механических инструментов.
