Роль шестерни и стойки в лазерных режущих машинах

В оборудовании для лазерной резки система передачи и стойки служит основным компонентом передачи, играя решающую роль в точности и стабильности движения. Благодаря точной сетке, он передает мощность для достижения многоаксированного координированного управления резкой головкой, обеспечивая эффективность и точность процессов лазерной резки.

Принципы и функции

Точная механизм передачи

Передачи передачи крутящего момента с помощью взаимодействия с зубами, предлагая высокую эффективность передачи (> 98%) и точные передаточные числа. Это обеспечивает точную регулировку скорости и крутящего момента, приводя к резки для выполнения комплексных движений оси X/Y/Z для обработки микронного уровня (± 0,01 мм).

Структурные особенности стойки

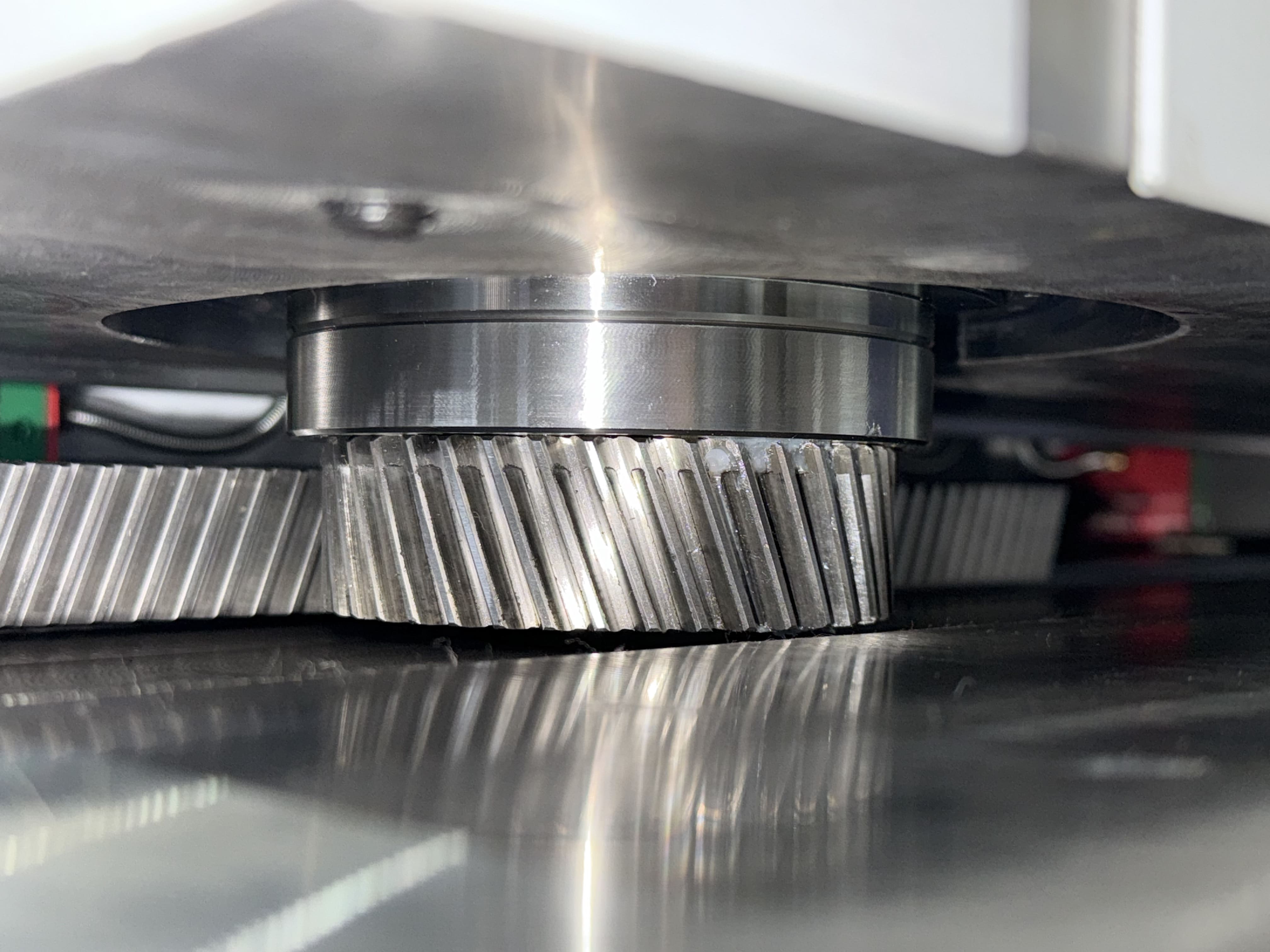

Стойки имеют линейные зубные профили, эквивалентные цилиндрическим зубчатым колесам с бесконечными кругами высоты. Лазерные резаки обычно используют прямые или спиральные стойки. Спиральные стойки, с их более высоким коэффициентом контакта (> 30% улучшения), более плавная передача и более низкие уровни шума (<65 дБ) предпочтительнее для высокоскоростных, высокопроизводительных приложений.

Ключевые отраслевые преимущества

Многоосное позиционирование: совместная работа стойки и сервоприводов достигает точности позиционирования ± 0,01 мм.

Высокий диамический отклик: оптимизированная конструкция коробки передач поддерживает ускорение 2G для скорости резания 200 м/мин.

Улучшенная грузоподъемность: спиральная объема зубов увеличивает площадь контакта, уменьшая нагрузку с одной зубью на 15-20% и продлевая срок службы компонента до 20 000 часов.

Рекомендации по техническому обслуживанию

Инспекция сборки: убедитесь, что выравнивание передачи ≤0,02 мм с равномерными схемами контакта.

Контроль зазора: поддерживать обратную реакцию в пределах 0,05-0,08 мм; Операция с нулевой спинкой запрещена.

Управление смазкой: используйте смазку передач ISO VG220 с пополнением каждые 500 часов работы.

Меры безопасности: установите защитные покрытия с рейтингом IP54 для открытых шестерни; Избегайте контакта во время работы.

Обнаружение неисправностей: немедленное отключение, необходимое для аномальной вибрации (> 50 мкм амплитуды) или шума (> 75 дБ).
